Durability Analysis

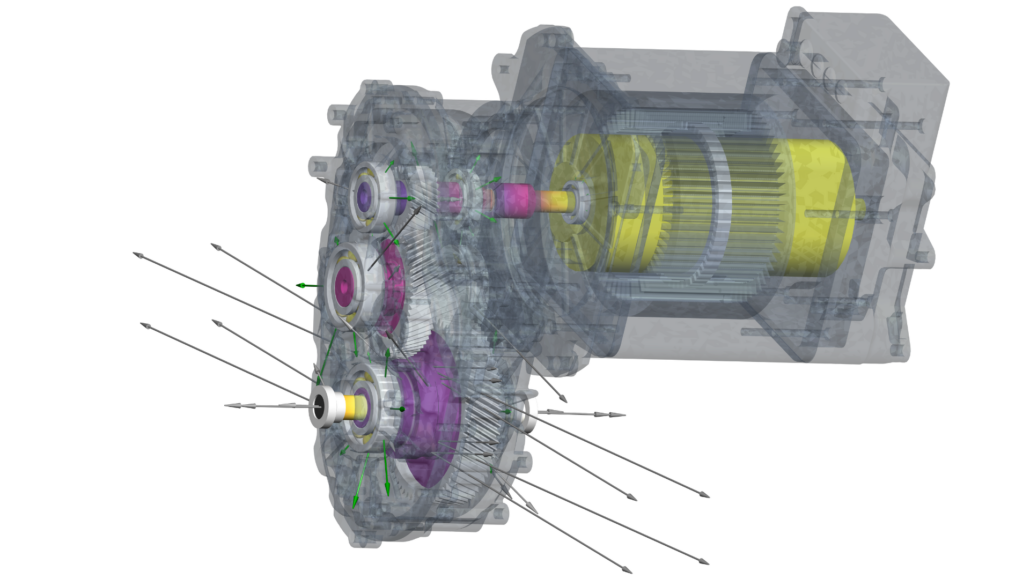

MASTAの包括的なシステム解析により、耐久性計算は実使用条件を的確に再現
耐久性は、トランスミッション、電動機、電動パワートレインの設計において非常に重要。MASTAは、荷重による変形、熱膨張、製造・組立公差、動力損失を考慮し、システム全体を考慮して部品を検討することで、高精度な耐久性解析を実現する。
ISO AND AGMA GEAR RATINGS AT THE CLICK OF A BUTTON
- ピッチング、歯元曲げ、マイクロピッティング、スカッフィング、歯面破壊などの故障モードに対する評価
- ギヤのミクロ諸元（歯面修整）を考慮した高度な評価で高忠実度な負荷歯面接触解析を行い、高かみあい率ギヤや非対称ギヤを評価
- 高精度な歯内部の疲労破壊解析
- 設計プロセスにおいて製造性を考慮
- カッター先端の最適化による曲げ耐久性の最大化
- AIベースの最適化手法によるギヤミクロ諸元（歯面修整）の自動最適化

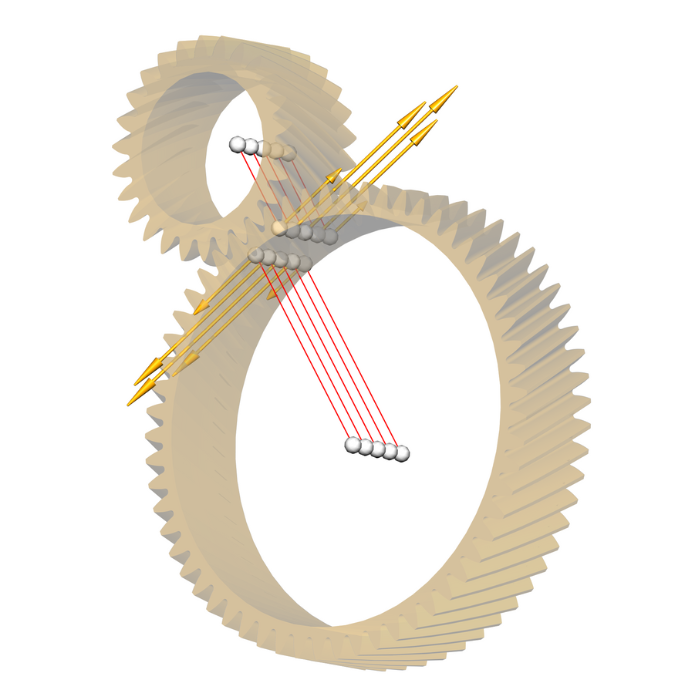

- プラネタリシステムやその他の複数トルク経路システムにおける負荷分散と組立・製造誤差の影響に関する詳細な検討

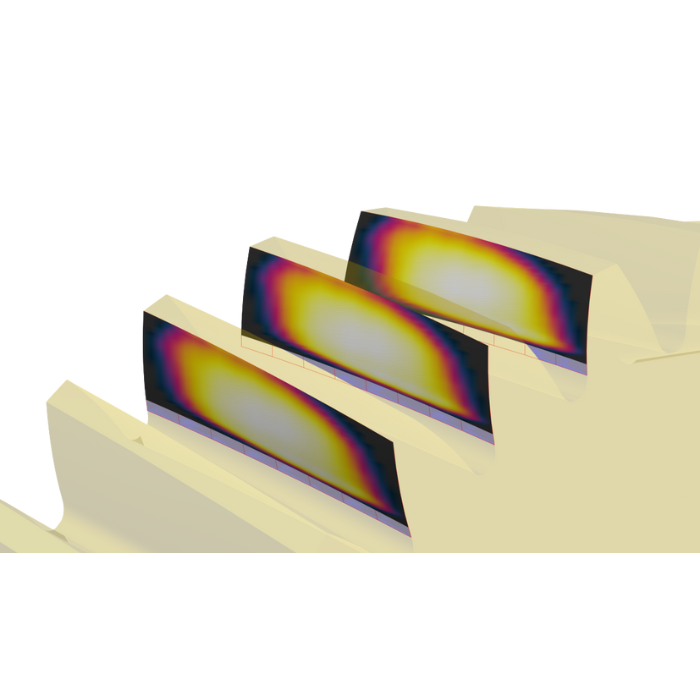

FE Accuracy, MASTA Speed
- MASTAのアドバンスド歯面接触解析は従来の有限要素解析（FEA）よりもミクロ諸元（歯面修整）の最適化を大幅に高速化する。SMTの革新的なハイブリッド・ヘルツ-FE接触モデルにより、MASTAではFEAで数時間かかる正確な歯面接触解析を数秒ですばやく実行できる。
- アドバンスドLTCAの一環として、MASTAは歯元応力を高精度で計算することができる。
- アドバンスドLTCAの結果を用いて、ギヤ評価の精度をさらに高めることができる。

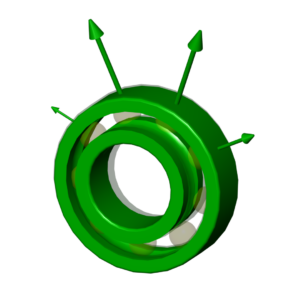

Advanced Bearing Analysis
- カスタム仕様の非線形接触モデル
- 内部設計、クリアランス、熱膨張、はめ合いの影響を考慮
- 静的損傷・疲労損傷の評価
- 主要な全タイプと多数のメーカーのベアリングカタログ
Other Component Durability Analyses

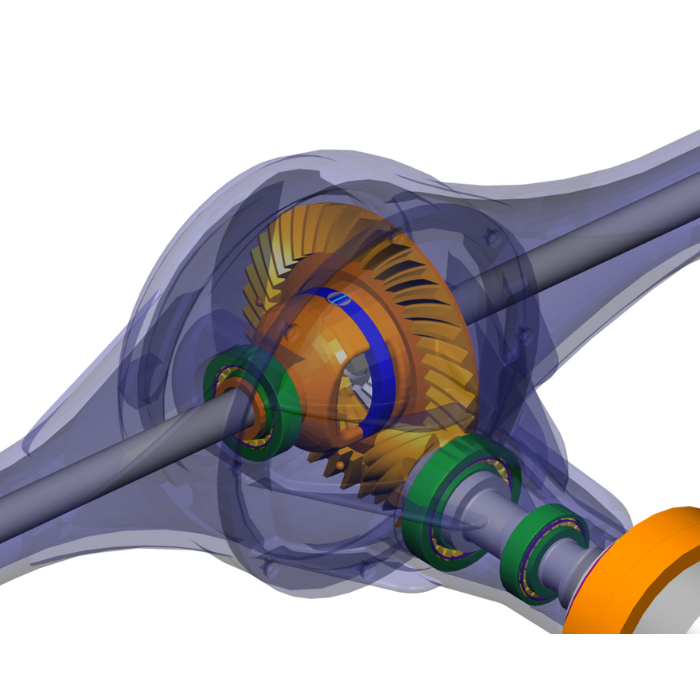

- ベベルギヤ評価
- スプライン評価
- シャフト評価
- 電動モータのロータ遠心応力と熱解析
- FEのハウジングや回転部品の検討と応力計算
